微反應器技術之我見：從工藝開發到工業化應用

2020年3月24日，上海惠和化德生物科技有限公司總經理馬兵博士在線上分享了《微反應器技術之我見—從工藝開發到工業化應用》的專題報告。本文是根據馬博士報告主要內容整理而成。

該報告的圍繞著微反應器技術的生態圈，包括硬件、應用和研究、企業、政府部門四個部分層層展開，并通過惠和化德生物科技的案例進一步闡述了從研發到工業化的完整過程。

首先，馬博士分享了自己對微反應器技術生態圈的看法。

1、微反應器技術的硬件設備

硬件部分包括微反應器設備和配套設備。微反應器設備從材質的角度可分為金屬材質和非金屬材質，從通道設計的角度可分為簡單通道和復雜通道。怎么樣去評價一款微反應器？主要從以下四個方面：1）傳質性能。傳質性能受到通道結構的設計、流速范圍、停留時間分布、壓力降等等因素影響。2）傳熱性能。微反應器是一種換熱能力超強的技術裝備，其換熱能力受流速、溫差、材質、換熱介質等因素影響。3）放大的設計，實驗室研發型微反應器到工業化微反應器應當保持比較好的傳質、傳熱、停留時間一致性。4）材質和加工，設備的耐腐蝕性、密封性、耐壓性、死體積應當與具體的工況相匹配。

配套設備對于要實現工業化用途來講同樣重要。微反應器配套包括進料泵、傳感器、閥門、在線監測裝置、控制系統及管件閥門等。其中，動部件的壽命、耐腐蝕性、管道的設計等等都需要認真考量。

2、微反應器的應用研究

馬博士認為，微反應器發展研究到現在進入了第四個階段。第一階段，上世紀在九十年代，大家開始設計和制造微反的一些器件，并用它去嘗試一些常規的化學反應；第二階段，微反應器已經相對成熟，商業化反應器比如康寧，開始投放市場，反應和工藝的研究比較火熱；第三階段，以MIT為代表，開始做反應器系統化的集成，包括前端、后端、在線的處理等；第四階段，人工智能。當然，走到第四階段離不開第一階段的工作，離不開第二階段的研究，更離不開第三階段的經驗和教訓。并且，這幾個階段并不是完全迭代，中間會有相互交叉。

3、微反應的企業應用

馬博士介紹，盡管目前企業工藝研發在向工業化的轉移的過程中成功率并不是特別高，但是微反應器的工業化應用仍然是“初戰告捷”。目前，已經有多套工業化微反應器裝置正在運行，比如西安萬德硝酸異辛酯裝置，清華大學和浙江信匯的溴化丁基橡膠裝置，拜耳和東湖高科的乙烯利裝置，康寧和某醫藥公司的維生素中間體裝置，沈氏和揚農的吡蟲啉中間體裝置，豪邁和科邁的橡膠助劑裝置，惠和化德的噻氟酰胺、吡唑醚菌酯、吡氟酰草胺中間體的微反裝置。

4、政府和相關部門態度

2017年，當時的國家安監總局頒發關于加強精細化工反應安全風險評估工作的指導意見，意見指出：“對于反應工藝危險度為4級和5級的工藝過程，尤其是風險高但必須實施產業化的項目，要努力優先開展工藝優化或改變工藝方法降低風險，例如通過微反應、連續流完成反應。”到了2018年，杭州灣上虞經濟技術開發區安全生產工作實施意見指出：“對使用硝化、加氫、氟化、氯化等重點監管工藝且反應危險度等級在2級及以上的老項目，強勢推行微通道反應等新工藝、新技術和加強自動化改造。”這也從側面反映出地方政府早已是求之不得、迫切不已。正是因為這樣的支持力度，才讓紹興成為我國微反應器技術產業化落地最領先的城市。據馬博士介紹，目前有三套萬噸級工業化裝置在紹興正常生產。這是地方政府對微反應器技術的支持帶來的結果。當然，微反應器也有很多政策上的問題。比如，微反應器到底是不是壓力容器？對于首次工藝上工業化，要不要去做、怎么去做安全可靠性論證？連續工藝來去做API的GMP生產，到底怎么去做？目前，F(xiàn)DA和CFDA都沒有用明確的指導。所以，這個行業不僅需要主管部門的態度，也需要從業人員發出聲音，提出切實可行的建議。

2019年10月底，第四屆中國國際化工過程安全研討會在蘇州召開。馬博士作為微反應器行業代表在國家應急管理部孫華山副部長召集的化工安全座談會上發表了三點看法：第一，對微反應器要有一個客觀的認識，微反應器不是“神器”，更不是“噱頭”。第二，微反應器的應用尤其是工業化的應用有困局，政策不細、相互矛盾，讓大家使用起來無所適從。第三，政府大家對微反應器要有一個開放的態度，同時也需要對微反應器進行科學的管理。

隨后，馬博士通過惠和化德生物科技的案例進一步闡述了從研發到工業化的完整過程。

1、上海惠和化德生物科技有限公司

馬博士認為，微反應器生產廠商和下游精細化學品生產之間是脫節的。為解決這種現狀，馬博士于2015年7月在上海張江高科創立上海惠和化德生物科技有限公司，當時是全國首家專注于使用微反應器做技術開發的公司。隨著業務的發展，惠和化德于2019年在上海化學工業區新建2000m2實驗室和辦公區，并于2019年10月全部搬遷至新基地。惠和化德上海本部實驗室配備十余臺各種類型微反應器，并與梅特勒托利多公司共建化學過程聯合實驗室，與上海化工研究院和沈陽化工研究院共建過程安全聯合體，與南京大學淮安高新技術研究院共建特殊反應實驗室。馬博士介紹，惠和化德的定位是專注做微反應器工藝開發，為客戶提供的“一站式”的解決方案，包括微反應器工藝研發、工業化的系統集成到工業化交鑰匙的全流程的技術服務。

2、怎么判斷微反應器的適用性呢？

第一，物料的流動性。不能說反應體系有固體或者黏度比較大的體系一定不適合微反應器，但是一定要小心謹慎；第二，反應本身是不是受傳質控制。一般來講，液-液非均相反應、氣-液非均相反應、氣-液-固三相催化反應、需要劇烈攪拌或者存在放大效應的體系受傳質控制，這些體系往往比較適合用微反應器；第三，反應體系是否受傳熱的限制。如果反應體系的溫度很低、反應過程需要滴加、放熱劇烈反應、稀釋反應體系，由于傳統反應釜傳熱面積的限制往往存在傳熱限制，這類反應在微反應器上實現的可能性會比較大；第四，快速反應和中速的反應在微反應器中有可能性，但是，動力學比較慢的反應可能不是特別適合微反應器。研究表明，微反應器適用于精細化工行業里面的20%的反應，這20%對于解決18類重點監管的危險工藝來說比例相當高。這就是微反應器的意義。

2、基于微反應器的HYBRID工藝

馬博士認為，反應過程中有傳質的速率，也有本征動力學速率。除了零級反應，其余反應的反應速率受濃度控制。剛開始時物料濃度高，反應的速度快，放熱非常劇烈，這時需要用微反應器去解決它劇烈反應和放熱的問題。但是，后期原料濃度低，反應速度慢，這時就需要進行升溫、熟化。這是一對矛盾，對微反應器的使用來說也是矛盾。所以，我們可以用微反應器解決反應過程中的最劇烈的前半段，后半段可以用其他反應設備解決，這就是馬博士基于微反應器的Hybrid工藝和思路。

馬博士提醒大家，實驗室開發工藝目的是去做工業化放大的，過程中有個“雙向融合”的理念。什么是“雙向融合”？第一，要讓開發的工藝有足夠的彈性去適應設備；第二，設備也要有足夠的設計彈性來適應工藝。工藝和裝置，這是馬博士團隊在研發的時候就要考慮的問題。

3、以終為始項目開發思路

馬博士介紹，他們的項目開發思路叫“以終為始”。何為“以終為始”？在評估項目時候一般要回答三個問題：第一，技術評估，微反應器到底能不能實現這個反應；第二，財務評估，客戶要投多少錢，投資回報期多長；第三，時間評估，需要多長時間能把工藝做好、裝置做成。馬博士在項目初期就會告訴客戶這三個問題的答案。整個項目的執行階段，馬博士團隊就圍繞著剛開始設定的目標界限，一步一步的去推進。

4、反應工藝開發

馬博士分享了他們做工藝開發的幾個案例，包括硝化、氯化、重氮化、過氧化。

第一，硝化反應。硝化反應一般有三大類：1）烷基的硝化，比如硝基丙烷；2）活潑基團的硝化，比如羥基、氨基、肼的硝化；3）芳香環的硝化，這是精細化工里面遇到最多的、最有代表性意義的硝化。芳環上的硝化反應，通常要考慮硝化底物的活性，也要考慮硝酸濃度、硫酸濃度、混酸比例、催化劑、反應溫度等。那么，如何判斷一個芳環化合物能不能用微反應器做硝化？馬博士團隊經過大量研究，提出一個硝化底物的消化活性指數（NAI）。 NAI指數越高，底物的反應活性越低。當NAI指數大于2.76的時候，底物活性太低，微反應器中實現硝化的可能性比較低。對于這種體系，如果非要用微反應器實現，也有其他一些方式解決連續生產問題，只是需要付出更高的代價。

第二，重氮化反應。馬博士分享了兩個案例。1）對氯苯肼的連續合成。對氯苯肼是殺菌劑吡唑醚菌酯的重要前體，通過比較復雜的系統裝置實現了三步連續合成，已經中試完畢。2）某農藥中間體。反應分為重氮化、取代兩個步驟。馬博士團隊歷時一年完成了實驗室工藝開發、工業裝置集成、工業化開車，實驗室收率從80%提高至 95%，工業化收率穩定在92%，為客戶帶來了極大的收益。

第三，氯化反應。馬博士分享了兩個案例。1）某農藥中間體，氯化試劑可以使用磺酰氯，馬博士團隊使用氯氣開發了微反工藝，可以達到97%的含量，不需要進行精餾。該項目已經產業化。2）某農藥中間體，這是用氯化氫和雙氧水的氧氯化反應，收率有了小幅度的提高，但是解決了反應器堵塞問題、反應器結焦問題、反應濃度低、產能低的問題。這個項目工藝包已經全部完成，有望在2020年實現產業化。

第三，過氧化反應。有機過氧化物是聚合物領域非常重要的引發劑。馬博士團隊在有機過氧化物領域做了很多研究，并且對專利進行了布局，包括中國專利和PTC專利。馬博士舉例，通過工藝優化，某個過氧化物實現了連續的多步反應、連續分離、連續后處理，實現了工藝的全連續。最終的生產成本、生產效率、產品的質量都得到了提升。

5、選擇性控制是個難點！

馬博士再次提醒大家，微反應器不是“神器”，不是什么反應進了微反應器都有很好的結果，其中選擇性的控制往往是個難點。有兩個原因：第一，同樣的原料在不同的溫度就對應不同的活化能，有的生成產物，有的生成副產物，溫度的控制要求就比較嚴格；第二，有些反應生成中間體以后會進一步的反應得到副產品，即連續反應導致選擇性難以控制。在兩個難點在工藝開發中經常出現，但是微反應器也是矛盾的復合體。首先微反應器是平推流反應器，沒有返混，可以解決產物濃度累積的問題，可以幫助改善選擇性。但是微反應器也是條件強化的設備。一般來說，微反應器里傳質強度及操作溫度比反應釜高很多，對選擇性可能帶來負面的影響。馬博士舉了兩個例子：第一，羰基加氫得到羥基，隨著溫度的升高，羥基又會脫水的形成雙鍵，雙鍵又會被進一步的加氫，出現一系列附產物；第二，溴化反應中一溴產品到二溴副產品中間的選擇性的控制，除溫度外，一溴產品的濃度也是一個關鍵因素。

6、工業化案例分享

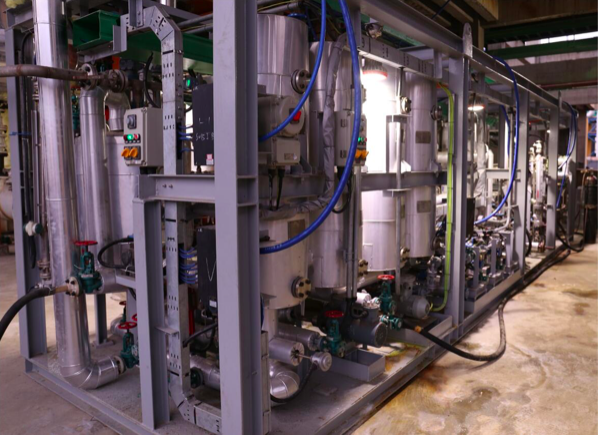

最后，馬博士與大家分享了一個工業化案例。該項目的釜式工藝存在的問題有：生產工藝涉及高危工藝，項目審批有難度；傳統生產工藝反應釜非常多，占地面積非常大；設備腐蝕很嚴重，更換頻繁，帶來生產成本的提高；生產效率低；收率低、三廢多，安全環保壓力大等等。

馬博士介紹，該項目Hybrid的工藝包開發周期為3個月。工業化之前，馬博士團隊做了針對通量優化的Hybrid方案，也做了工藝驗證性實驗。最終，產品收率提高了15%。工業化裝置集成階段周期為5個月。在這期間，要控制裝置放大效應，要通過串聯和并聯的組合調整系統的壓力降，材質的耐腐蝕性驗證等等。最終，從投資上說，這套設備的最終造價僅僅比馬博士第一天給它的預估值高了10%！最終，工業化生產獲得了圓滿成功。

來比較一下客戶自己提供的工業化的數據：持液體積減少96.5%以上、反應時間縮短至10min以內、收率提高12%以上。此外，還有安全環保、工藝穩定、人工節省、三廢減少等優勢，產生了明顯的社會效益和經濟效益。

最后，馬博士總結了自己對微反應器技術的未來暢想。

1、如何看待微反應器的未來？

對于這個問題，馬博士分享了兩句話：第一，星星之火，可以燎原。這是指我們對微反應器技術要有信心；第二，講論持久戰。微反應器技術的發展和微反應器在業界的推廣和發展不會是一種爆炸式的發展，對于這種新技術，我們需要有足夠的耐心，扎扎實實的去推進。

2、玩轉微反應器的“化學極客”

馬博士公司的slogan叫：我們是玩轉微反應器的“化學極客”。確實，他們在工藝研發、設備設計和工業化實施的過程中時刻以“極客”的要求做好每個細節，這是對待微反應器技術、對待高危工藝應該有的態度。
